Geofone digital JOVITEC

JOVITEC

O Geofone Eletrônico JOVITEC é um modelo focado em atender quem quer ter uma ferramenta profissional que possui ajustes de captação, sem gerar nenhum tipo de estresse de configuração. Este equipamento atende todo tipo de serviço, desde residências até as grandes indústrias e setor de saneamento.

O Geofone Eletrônico Digital JOVITEC, conta com funções que irão atender desde os mais básicos até aos mais complexos serviços de caça vazamento. Possuindo 2 modos de funcionamento, cada modo com 3 filtros de trabalho. Possui uma seleção de ajustes e ganhos de áudio, permitindo ao profissional de caça vazamentos alterar entres os modos que melhor atender em cada ocasião de trabalho. O JOVITEC também possui uma tela de LCD, onde informa ao profissional de caça vazamentos o modo de trabalho atual e um indicador de nível de bateria para acompanhamento.

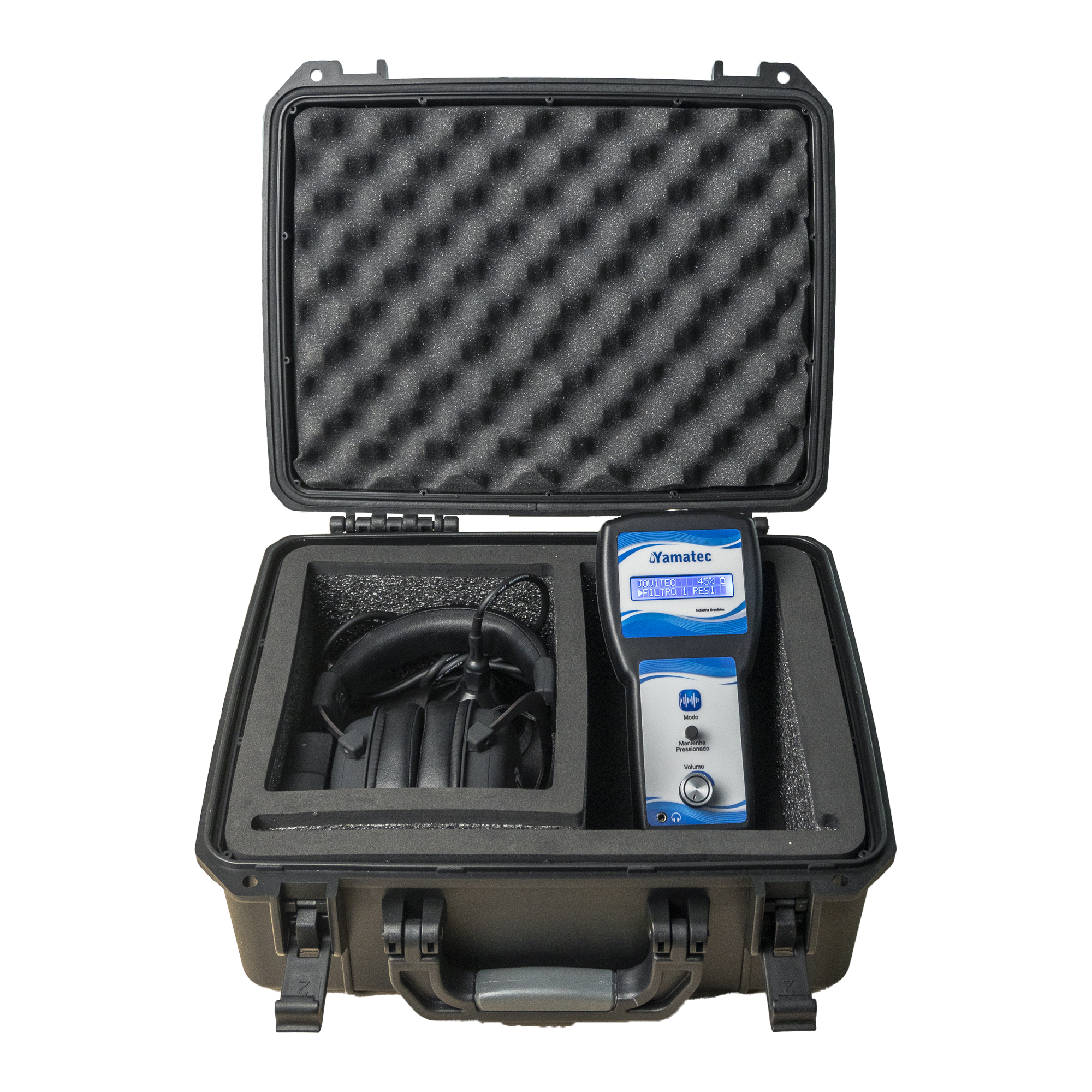

O Geofone Eletrônico Digital JOVITEC é composto por:

• Unidade de Controle
• Tela de LCD com indicador de nível de bateria
• Carregador 12V 1A
• Fone de Ouvido Circumaural com fio
• Sensor de Precisão
• 3 parafusos abaulados de apoio do sensor (pezinhos)
• Sensor de Haste com acionamento
• Conjunto de hastes de inox
• Manômetro de pressão com medida de 0-100Mca
• Engate rápido de ¾ com redução de ½
• Cabo de conexão padrão 5 vias com 1,3m de comprimento
• Maleta de ABS injetado

UNIDADE DE CONTROLE JOVITEC

Projetado e desenvolvido para atender todas as demandas do cliente em um único equipamento, o JOVITEC possui um processador Dual-core para efetuar o processamento de captação e filtragem, gerando resultados mais precisos, junto com uma bateria de Lithium de 2600mah, garantindo uma autonomia contínua de 24hrs de uso.

Este equipamento foi projetado para trabalhar com 2 modos de funcionamento de captação ajustáveis, sendo cada modo possuindo 3 variações de frequência, proporcionando uma flexibilidade de uso, fazendo com que somente um equipamento consiga atender todas as áreas de atuação do profissional de caça vazamento.

Os modos de uso disponíveis são:

Modo Residencial

Residencial – Filtro1: de 60hz até 20Khz (som aberto)

Residencial – Filtro2: de 60hz até 3Khz (som mais fechado)

Residencial – Filtro3: de 60hz até 1.5Khz (som focado no vazamento)

Modo Saneamento

Saneamento – Filtro1: de 60hz até 20Khz (som aberto, +3dB)

Saneamento – Filtro2: de 60hz até 3Khz (som mais fechado, +3dB)

Saneamento – Filtro3: de 60hz até 1.5Khz (som focado, +3dB)

SENSOR DE PRECISÃO YAMATEC

O Sensor de Precisão Yamatec pode ser utilizado tanto em solo quanto em paredes e tem como função principal localizar o ponto exato do vazamento. Com sua grande sensibilidade de captação e sua alta definição, o Sensor de Precisão pode captar vazamentos simples e superficiais e até mesmo os vazamentos mais profundos*. Por ser muito sensível, o operador poderá ter que ajustar o volume de captação pela Unidade de Controle ou ajustar os modos de captação para se ter mais eficiência, confiabilidade e segurança na inspeção.

HASTE DE ESCUTA YAMATEC

A Haste de Escuta Eletrônica Yamatec se comporta como um sensor auxiliar no trabalho de caça vazamentos, indicando pontos com suspeitas de vazamento através de torneiras, registros e válvulas de descargas, otimizando e delimitando a área a ser inspecionada. Com alta fidelidade de captação e grande isolamento de ruídos externos, o Sensor de Haste proporciona ao operador um ruído claro e definido dos possíveis pontos de vazamentos. Contem 3 hastes que combinadas podem atingir um tamanho de até 120cm.

MANÔMETRO DE PRESSÃO YAMATEC

O Manômetro de Pressão é acoplado a uma mangueira de 25cm com engate rápido, permitindo a realização da verificação de pressão de forma fácil, rápida e com precisão. O manômetro possui uma escala de 0-100Mca, e sua conexão do engate rápido é de ¾ podendo ser reduzida a ½ através da sua redução que acompanha o Manômetro. Para utilizar, é somente desengatar o engate do manômetro, rosquear na torneira (use a redução de ½ caso seja necessário) e engate novamente o Manômetro.

CUIDADOS E PRECAUÇÕES GERAIS COM O EQUIPAMENTO

• Não puxar a Unidade de Controle pelo regulador de volume
• Não molhar o equipamento e os demais acessórios
• Evitar quedas, pois podem comprometer o funcionamento e a garantia
• Não utilizar o cabo sem rosquear devidamente em suas conexões
• Mantenha o equipamento sempre limpo para evitar interferências
• Manuseie o sensor com cuidado
• Ao carregar, evitar de deixar mais de 24hrs carregando para aumentar a vida útil da bateria
• Quando estiver carregando, manter em local arejado e evite locais úmidos e expostos ao sol
• Após carregar, retire o carregador do equipamento
• Ao guardar o manômetro de volta na maleta, certifique-se que escoou toda a água de dentro
• Ao guardar os itens de volta a maleta, guarde-os cuidadosamente
• Carga máxima de 4 horas – autonomia de trabalho 20 horas.

UNIDADE DE CONTROLE

1. Tela LCD para informações
2. Botão para Ligar e Desligar a Unidade de Controle
3. Regulador de Volume
4. Acionador de áudio
5. Botão para alterar modo de captação
6. Entrada para fone de ouvido
7. Entrada para conexão de cabo, padrão 5 vias
8. Entrada para carregador

INSTRUÇÕES DE MONTAGEM

1. Ligue a Unidade de Controle através do botão Liga/Desliga, e verifique se a tela ligou e também o nível de bateria
2. Conecte o fone de ouvido através do conector de 3.2mm na Unidade de Controle
3. Conecte e rosqueie as extremidades do cabo 5 vias na Unidade de Controle e no Sensor de Haste ou Sensor de Precisão
4. Ajuste o controle de volume para o meio, e aumente ou diminua conforme a necessidade
5. Pressione o motão Modo para alterar entre os filtros de captação
6. Ao utilizar o Sensor de Precisão, manuseie-o com cuidado ao local a ser inspecionado
7. Ao utilizar o Sensor de Haste, rosqueie as hastes de inox no tamanho ideal e conecte no sensor e certifique-se de ter contato direto com a tubulação para a captação ideal
8. Mantenha pressionado o botão de Disparo de Áudio para ouvir o som captado pelo equipamento
9. Para carregar o aparelho, conecte o carregador no plug na Unidade de Controle
10. Ao terminar o uso, desligue o aparelho e guarde novamente na maleta
