GEOFONE ELETRÔNICO RESIDENCIAL TEC 2013

TEC-2013

O Geofone Eletrônico TEC-2013 é um modelo focado em atender quem quer ter uma ferramenta profissional e efetuar serviços de forma rápida e também preventivos. Este modelo tem como finalidade atender o uso profissional em residências, lojas e pequenas indústrias captando vazamentos em até 1,5m de profundidade*.

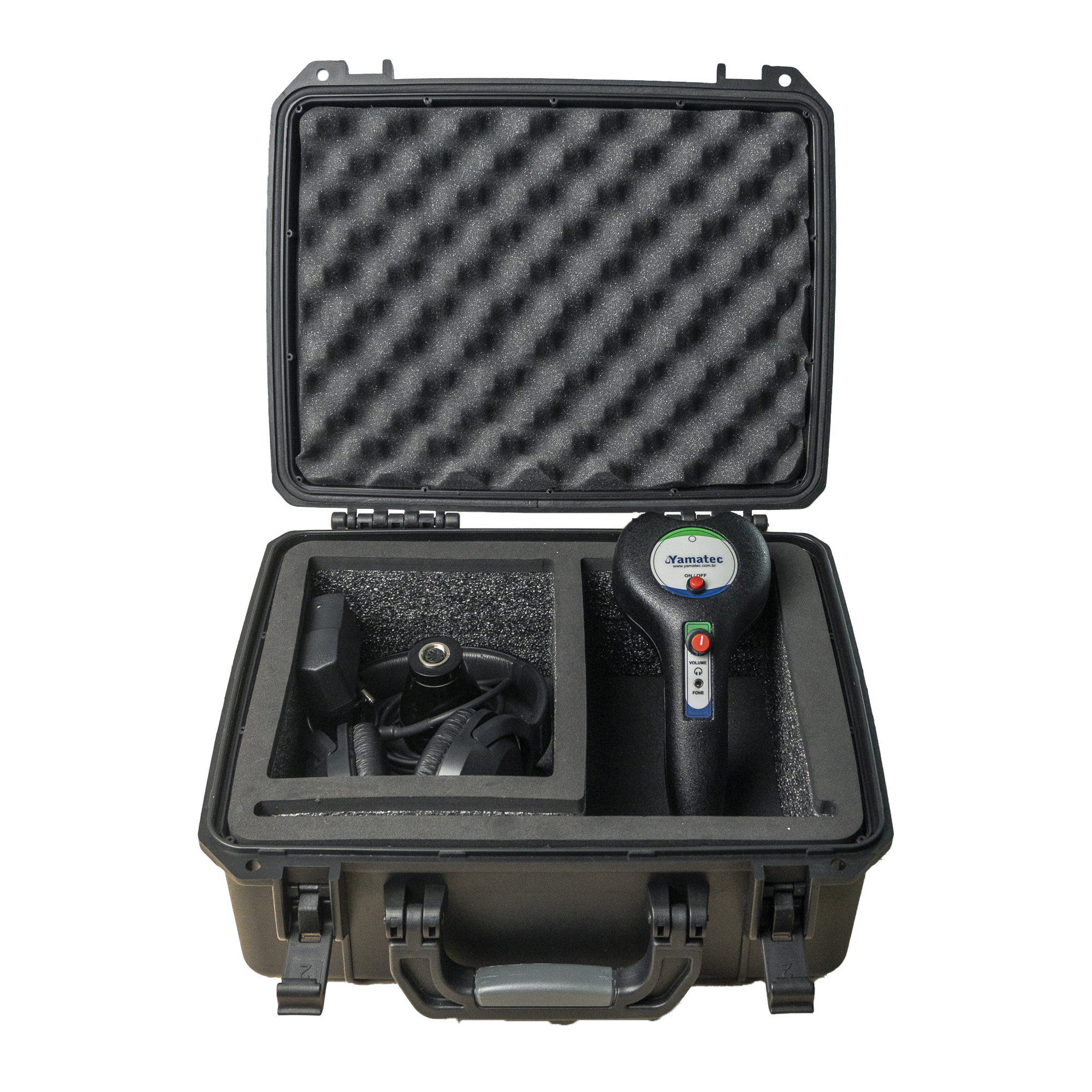

O Geofone Eletrônico TEC-2013 é composto por:

• Unidade de Controle
• Carregador 12V 1A
• Fone de Ouvido Circumaural com fio
• Sensor de Precisão
• 3 parafusos abaulados de apoio do sensor (pezinhos)
• Sensor de Haste com acionamento
• Conjunto de hastes de inox
• Manômetro de pressão com medida de 0-100Mca
• Engate rápido de ¾ com redução de ½
• Cabo de conexão padrão 5 vias com 1,3m de comprimento
• Maleta de ABS injetado

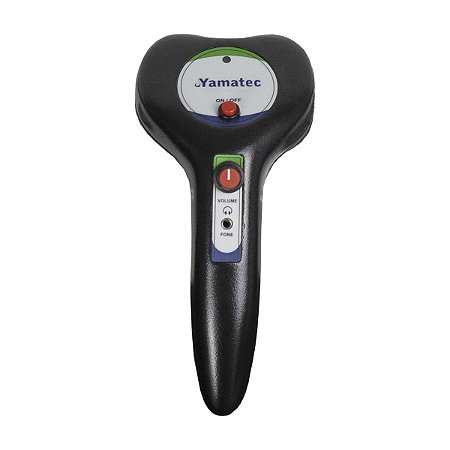

UNIDADE DE CONTROLE TEC-2013

Projetada e desenvolvida para ser simples e funcional, esta unidade de controle atende quem quer ter uma ferramenta mais simplista sem perder nenhum tipo de funcionalidade, além de ter uma bateria recarregável com autonomia de 6 horas interruptas, sendo ideal para longos trabalhos.

Baseando-se em estudos, este equipamento foi projetado para trabalhar na faixa de captação entre 30hz a 30Khz, proporcionando uma melhor fidelidade de som devido ao pré-ajuste de filtros de frequência, minimizando as interferências externas e ruídos indesejados, juntamente com o fone de ouvido que bloqueia boa parte do som ambiente, focando no som do equipamento.

SENSOR DE PRECISÃO YAMATEC

O Sensor de Precisão Yamatec pode ser utilizado tanto em solo quanto em paredes e tem como função principal localizar o ponto exato do vazamento. Com sua grande sensibilidade de captação e sua alta definição, o Sensor de Precisão pode captar vazamentos simples e superficiais e até mesmo os vazamentos mais profundos*. Por ser muito sensível, o operador poderá ter que ajustar o volume de captação pela Unidade de Controle para se ter mais eficiência, confiabilidade e segurança na inspeção.

HASTE DE ESCUTA YAMATEC

A Haste de Escuta Eletrônica Yamatec se comporta como um sensor auxiliar no trabalho de caça vazamentos, indicando pontos com suspeitas de vazamento através de torneiras, registros e válvulas de descargas, otimizando e delimitando a área a ser inspecionada. Com alta fidelidade de captação e grande isolamento de ruídos externos, o Sensor de Haste proporciona ao operador um ruído claro e definido dos possíveis pontos de vazamentos. Contem 3 hastes que combinadas podem atingir um tamanho de até 120cm.

MANÔMETRO DE PRESSÃO YAMATEC

O Manômetro de Pressão é acoplado a uma mangueira de 25cm com engate rápido, permitindo a realização da verificação de pressão de forma fácil, rápida e com precisão. O manômetro possui uma escala de 0-100Mca, e sua conexão do engate rápido é de ¾ podendo ser reduzida a ½ através da sua redução que acompanha o Manômetro. Para utilizar, é somente desengatar o engate do manômetro, rosquear na torneira (use a redução de ½ caso seja necessário) e engate novamente o Manômetro.

CUIDADOS E PRECAUÇÕES GERAIS COM O EQUIPAMENTO

• Não puxar a Unidade de Controle pelo regulador de volume
• Não molhar o equipamento e os demais acessórios
• Evitar quedas, pois podem comprometer o funcionamento e a garantia
• Não utilizar o cabo sem rosquear devidamente em suas conexões
• Mantenha o equipamento sempre limpo para evitar interferências
• Manuseie o sensor com cuidado
• Para carregar por completo, são necessários 4 horas carregando
• Ao carregar, evitar de deixar mais de 24hrs carregando para aumentar a vida útil da bateria
• Quando estiver carregando, manter em local arejado e evite locais úmidos e expostos ao sol
• Após carregar, retire o carregador do equipamento
• Ao guardar o manômetro de volta na maleta, certifique-se que escoou toda a água de dentro
• Ao guardar os itens de volta a maleta, guarde-os cuidadosamente
• UNIDADE DE CONTROLE

1. Led indicativo LIGADO/DESLIGADO
2. Botão para Ligar e Desligar a Unidade de Controle
3. Regulador de Volume
4. Acionador de áudio
5. Entrada para fone de ouvido
6. Entrada para conexão de cabo, padrão 5 vias
7. Entrada para carregador

INSTRUÇÕES DE MONTAGEM

1. Ligue a Unidade de Controle através do botão Liga/Desliga, e verifique se o Led indicativo está aceso
2. Conecte o fone de ouvido através do conector de 3.2mm na Unidade de Controle
3. Conecte e rosqueie as extremidades do cabo 5 vias na Unidade de Controle e no Sensor de Haste ou Sensor de Precisão
4. Ajuste o controle de volume para o meio, e aumente ou diminua conforme a necessidade
5. Ao utilizar o Sensor de Precisão, manuseie-o com cuidado ao local a ser inspecionado
6. Ao utilizar o Sensor de Haste, rosqueie as hastes de inox no tamanho ideal e conecte no sensor e certifique-se de ter contato direto com a tubulação para a captação ideal
7. Mantenha pressionado o botão de Disparo de Áudio para ouvir o som captado pelo equipamento
8. Para carregar o aparelho, conecte o carregador no plug na Unidade de Controle
9. Ao terminar o uso, desligue o aparelho e guarde novamente na maleta


   PRINCIPAIS DÚVIDAS

   1. O que é um geofone?
   R: Equipamento classificado como um END (Ensaio Não Destrutivo) utilizado na localização de vazamentos ocultos e subterrâneos em tubulações de água pressurizadas.

   2. Como funciona os geofones?
   R: Pelo método da acústica (som) os geofones capta vibrações geradas pelos vazamentos, processa e as transformam em dados de áudio.

   3. Onde usar o geofone?
   R: Utilizado em todos os tipos de vazamentos de redes pressurizadas (residencial, comercial, predial, indústria e saneamento).

   4. Quais profissionais fazem o uso do geofone?
   R: Profissionais da área de prestação de serviços de um modo geral (hidráulica, empresas de caça vazamento, desentupidoras, construtoras, empresas de engenharias, companhias de água e prefeituras)

   5. Quais tipos de vazamentos os geofones detectam?
   R: Todo tipo de vazamento de redes e tubos pressurizados (água, ar e gás). Apenas líquidos consistentes (óleo) que não.

   6. Precisa de algum treinamento específico para manuseio do geofone?
   R: Conhecimento básico e experiência no segmento de hidráulica. Temos um curso online onde ministramos o processo de caça vazamento com o uso do geofone.

   7. Os geofones indicam/localizam o vazamento sozinho?
   R: Não! Os geofones são equipamentos 100% interpretativos. Toda a interpretação dos sons captados é de responsabilidade do técnico. Distinguir o ruído real do vazamento dos ruídos externos.

   8. Os geofones localizam vazamentos em estruturas (infiltrações) e tubulações de esgoto?
   R: Não! Apenas em tubulações pressurizadas. Em estruturas e tubulações de esgotos, utiliza-se o teste de estanqueidade com traçador químico (NBR9574 e NBR155753).

   9. O sensor de precisão (solo) do geofone pode ser submerso em água (piscinas e tanques)?
   R: Não! O geofone não possui nenhum tipo de proteção (impermeável). Caso tenha a demanda, temos um sensor específico.

   10. Qual a profundidade que os geofones captam?
   R: Depende! Os vazamentos de água não são uma constante, e sim uma variável. Logo, deve-se considerar as variáveis do local (tipo de solo e tubulação, profundidade e a pressão na existente na rede). Em média, capta 1,5 m podendo variar para mais ou menos.

   11. Qual a diferença dos geofones RESIDENCIAIS (TEC 2007, TEC 2013 e TEC G) para os de SANEAMENTO (TEC 0406, TEC 4306 e TEC 0506).
   R: Os modelos residenciais possuem uma captação/sensibilidade e autonomia de trabalho (6 horas) inferior aos modelos da linha de saneamento. E são limitados a atender apenas o segmento informado, RESIDENCIAL, COMERCIAL e PREDIAL. Já os equipamentos da linha saneamento, além de atender todos os segmentos (RESIDENCIAL, COMERCIAL, PREDIAL, INDÚSTRIA e SANEAMENTO) possuem uma captação/sensibilidade superior (cerca de 40% a mais) comparada aos residenciais. Fazendo com que, captem vazamentos até 3 metros de profundidade (também dependendo das variáveis do local. Por fim, possuem autonomia de trabalho de 40 horas.
